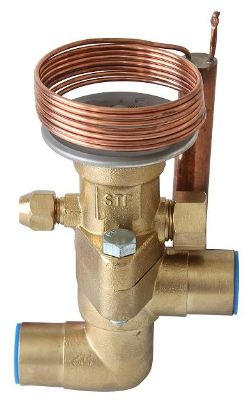

更新时间：TRFE系列热力膨胀阀
已被浏览：次
概述
TCLE/TRFE系列热力膨胀阀是分拆式膨胀阀，适用于空调、商业制冷、运输空调及冷冻等广泛领域。
特点
拼接式结构简单易修，只需旋下固定螺栓，就可更换动力头与阀芯。
稳定的过热度有卓越表现。
可提供MOP（马达过载保护）功能。
可提供各种接管尺寸和形式。
适用R22, R134a, R407C, R404A/R507冷媒等介质。
特殊要求请与上恒联系
膨胀阀产品命名方式：
例：
制冷剂代号（Refrigernt code）：
H（R22） R（R502）
M（R134a） N（R407C） S（R404A/R507）
R134a | R22 | R407C | R404A/R507 | ||||||||
型号 （Model） | 名义容量 Nominal capacity (KW) | 型号 （Model） | 名义容量 Nominal capacity (KW) | 型号 （Model） | 名义容量 Nominal capacity (KW) | 型号 （Model） | 名义容量 Nominal capacity (KW) | ||||
TCLE | 1/4M | 1.20 | TCLE | 1/2H | 1.76 | TCLE | 1/2N | 1.68 | TCLE | 1/3S | 1.17 |
TCLE | 3/4M | 2.29 | TCLE | 1H | 3.52 | TCLE | 1N | 3.49 | TCLE | 2/3S | 2.35 |
TCLE | 1-1/2M | 4.93 | TCLE | 2H | 7.04 | TCLE | 2N | 7.00 | TCLE | 1-1/2S | 5.28 |
TCLE | 2-1/2M | 10.91 | TCLE | 3H | 10.55 | TCLE | 3N | 10.23 | TCLE | 2S | 7.04 |
TCLE | 3-1/2M | 14.08 | TCLE | 5H | 17.60 | TCLE | 5N | 16.80 | TCLE | 3-1/2S | 12.32 |
TCLE | 5-1/2M | 19.36 | TCLE | 7-1/2H | 26.40 | TCLE | 7-1/2N | 25.75 | TCLE | 5S | 17.60 |
TCLE | 7-1/2M | 26.05 | TCLE | 10H | 35.20 | TCLE | 10N | 34.78 | TCLE | 7S | 24.64 |
TCLE | 9M | 30.72 | TCLE | 12H | 42.24 | TCLE | 12N | 41.85 | TCLE | 8-1/2S | 29.92 |
TRFE | 11M | 38.72 | TRFE | 14H | 49.28 | TRFE | 14N | 47.93 | TRFE | 10S | 35.20 |
TRFE | 13M | 45.76 | TRFE | 18H | 63.36 | TRFE | 18N | 61.59 | TRFE | 12S | 42.24 |
TRFE | 16M | 56.32 | TRFE | 22H | 77.44 | TRFE | 22N | 75.88 | TRFE | 15S | 52.80 |
TRFE | 19M | 66.36 | TRFE | 26H | 91.52 | TRFE | 26N | 90.79 | TRFE | 18S | 63.36 |
TRFE | 25M | 84.48 | TRFE | 35H | 123.20 | TRFE | 35N | 121.9 | TRFE | 25S | 88.00 |
TRFE | 31M | 105.60 | TRFE | 45H | 158.40 | TRFE | 45N | 156.78 | TRFE | 32S | 112.64 |
TRFE | 45M | 147.84 | TRFE | 55H | 193.60 | TRFE | 55N | 191.41 | TRFE | 38S | 133.76 |
TRFE | 55M | 193.60 | TRFE | 75H | 264.00 | TRFE | 75N | 262.50 | TRFE | 52S | 183.04 |
TRFE | 68M | 228.80 | TRFE | 100H | 352.00 | TRFE | 100N | 350.17 | TRFE | 70S | 246.40 |
TRFE | 80M | 280.60 | TRFE | 120H | 420.70 | TRFE | 120N | 416.70 | TRFE | 84S | 295.70 |
注：名义制冷量是基于蒸发温度te=4.4℃，冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。
Note:Nominal capacity is based on evaporating temperature te=4.4℃, condensing temperature tc=40℃,and refrigerant temperature ahead of valve t1= 37.8℃.
注：如需其它工作特性和规格产品，请与本公司接洽联系。
Note:If you have special requirement,please contact us
出厂过热度设定为3.4K，静过热度调节范围2～8K。
逆时针转动调节杆一圈，过热度减少0.3K。
型号 Model | 接管形式 Form of connection | 标准接管 Connecting size | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | I mm | 毛细管长度 Capillary length | |
进口 Inlet | 出口 Outlet | ||||||||||||
TCLE | 直通式 Straight-thru | ∅16 ODF 或5/8 | ∅16 ODF 或5/8 | 94 | 65 | 65 | 30.5 | 17 | 122 | ∅13 | 62 | 44.5 | 1.5m |
直角式 Angle | ∅16 ODF 或 5/8 | ∅16 ODF 或5/8 | 138 | 65 | 65 | 30.5 | 61 | 122 | ∅13 | 62 | 44.5 | ||
TRFE | 直通式 Straight-thru | ∅22 ODF 或7/8 | ∅22 ODF 或7/8 | 138 | 55 | 49 | 44 | 90 | 122 | ∅13 | 65 | 44.5 | 1.5m 或 3m |
∅28.5 ODM 或1-1/8 | ∅28.5 ODM 或1-1/8 | ||||||||||||
直角式 Angle | ∅22 ODF 或7/8 | ∅22 ODF 或7/8 | 138 | 55 | 49 | 44 | 90 | 122 | ∅13 | 65 | 44.5 | ||
∅28.5 ODM 或1-1/8 | ∅28.5 ODM 或1-1/8 | ||||||||||||
法兰式 Flange | ∅33X3.5 | ∅33X3.5 | 123 | 115 | 85 | 111 | ∅35 | 122 | ∅13 | -- | -- | ||
注：毛细管长度有特殊要求可与本公司接洽联系。
Note:If you have special requirement,please contact us.
