锻钢固定球阀Q47F-150LB

0-0

下一个

上一个

上一页

下一页

锻钢固定球阀Q47F-150LB

更新时间：锻钢固定球阀Q47F-150LB

已被浏览：次

详细介绍

产品特点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关　位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

主要零件材料及性能

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				96-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

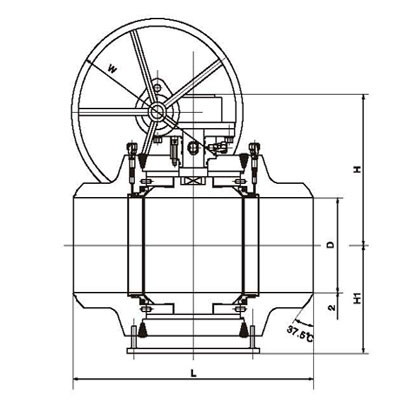

主要连接尺寸及重量

Class 150Lb

公称通经DN	NPS		2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN		50	80	100	150	200	250	300	350	400	450	500
d1			51	76	102	152	203	254	305	337	387	438	489
L	RF		178	203	229	394	457	533	610	686	762	864	914
L	BW		216	283	305	457	521	559	635	762	838	914	991
H1			100	110	130	175	210	274	305	340	395	440	470
H			165	90	200	270	300	380	420	450	530	560	605
W			400	700	850	600	600	600	800	800	800	800	800
E			-	-	-	116	116	116	171	171	257	257	257
F			-	-	-	350	350	350	420	420	500	500	500
WT(KG)			24	50	75	195	280	440	570	800	1480	2350	2400

Class 300Lb

公称通经DN	NPS		2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN		50	80	100	150	200	250	300	350	400	450	500
d1			51	76	102	152	203	254	305	337	387	438	489
L	RF		178	203	229	394	457	533	610	686	762	864	914
L	BW		216	283	305	457	521	559	635	762	838	914	991
H1			100	110	130	175	210	274	305	340	395	440	470
H			165	90	200	270	300	380	420	450	530	560	605
W			400	700	850	600	600	600	800	800	800	800	800
E			-	-	-	116	116	116	171	171	257	257	257
F			-	-	-	350	350	350	420	420	500	500	500
WT(KG)			30	58	95	210	318	440	575	800	1840	2700	2890

Class 400Lb

公称通经DN	NPS		2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN		50	80	100	150	200	250	300	350	400	450	500
d1			51	76	102	152	203	254	305	337	387	438	489
L	RF		292	359	406	495	597	673	762	826	902	978	1054
L	BW		295	356	410	498	600	676	765	829	905	978	1060
H1			110	120	140	185	220	70	310	345	410	440	480
H			180	200	210	290	320	380	430	450	550	580	630
W			400	700	850	600	600	600	800	800	800	800	800
E			-	-	-	116	116	116	171	171	257	257	257
F			-	-	-	350	350	350	420	420	500	500	500
WT(KG)			41	72	108	232	345	480	630	870	1950	2800	3250

Class 600Lb

公称通经DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	292	359	432	559	660	673	838	889	991	1092	1194
	BW	295	356	435	562	664	676	841	892	994	1095	1200
	RTJ	292	356	432	559	660	270	838	889	991	1092	1194
H1		110	120	140	185	220	380	310	345	410	440	480
H		180	200	210	290	320	600	430	450	550	580	630
W		400	850	1000	600	600	116	800	800	800	800	800
E		-	-	-	116	115	350	171	171	150	83	123
F		-	-	-	350	350	480	420	420	580	650	735
WT(KG)		32	64	120	260	500	700	1098	1520	2300	3250	3780
